DONGFENG EQ2102 SERIES คู่มือผู้ใช้รถยนต์ออฟโรด - โครงสร้างและการทำงาน - รถพ่วงที่เชื่อมต่ออยู่

การดำเนินการเชื่อมต่อรถยนต์

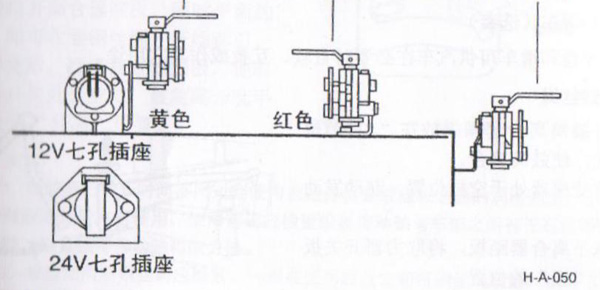

EQ2102 อุปกรณ์เชื่อมต่อเบรกรถพ่วง EQ2102G ติดตั้งที่ลำแสงด้านหลังของเฟรมและการจัดเรียงของมันจะแสดงใน Visual -A-050

การถ่ายโอนท่อคู่ (ขั้วต่อควบคุม) ท่อคู่ทำให้พอง (ขั้วต่อ solver) หมุนเดี่ยวระบบออฟเซ็ต (สวิตช์แบบไดนามิกอัตโนมัติ)

1. ควรดำเนินการเชื่อมต่อเทรลเลอร์ในแฟลตหมุนวาล์วที่ควบคุมด้วยมือไปยังตำแหน่งล็อคห้องแก๊สเบรคฤดูใบไม้ผลิจะเปิดในตำแหน่งปกติของรัฐ (ดูหน้า 22) และเสียบล้อกับแผ่นสามเหลี่ยม

2. ปรับความสูงของวงแหวนฉุดของรถพ่วงเท่ากับความสูงของตะขอฉุด

3 รับตะขอฉุดและแหวนฉุด

4 เชื่อมต่อขั้วต่อสายเคเบิลของรถพ่วงกับซ็อกเก็ตแทรคเตอร์

5. เชื่อมต่อข้อต่อท่อขยายไปยังข้อต่อเอาต์พุตของแทรคเตอร์

บันทึก:

1. ไม่สามารถรับข้อต่อท่อได้

2. เมื่อเชื่อมต่อกับปืนใหญ่เก่า (การเบรกแบบลูปเดี่ยว) ใช้ขั้วต่อการเชื่อมต่อรถพ่วงในสิ่งที่แนบมาเพื่อแทนที่ตัวเชื่อมต่อเดิมในปืนใหญ่เก่า

6. การแยกก่อนที่การดึงของตะกั่วคือ h รอบ ๆ

7. เริ่มต้นเครื่องยนต์เพื่อเพิ่มความดันอากาศในท่อก๊าซเพื่อความดันที่กำหนดไว้ล่วงหน้า

8. ผ่อนคลายวาล์วควบคุมด้วยมือเพื่อบรรเทารถไฟ

9. ขั้นตอนบนแป้นเบรกเพื่อยืนยันว่าไดรเวอร์ของคนขับทำงานอย่างถูกต้องหรือไม่

10. ยืนยันว่าไดรเวอร์ทำงานอย่างถูกต้องหรือไม่

การดำเนินการแยกเทรลเลอร์

1. ม้วนด้ามเบรกจอดรถไปยังตำแหน่งที่ล็อคและใช้รถพ่วงด้วยแผ่นสามเหลี่ยม

2. ปิดสวิตช์การแยกเบรค

3. ถอดสายเคเบิลส่งพลังงานและท่อ หลังจากที่ท่อถอดแยกชิ้นส่วนรถพ่วงจะถูกเบรกโดยอัตโนมัติ

4 เปิดตะขอฉุดยกแหวนฉุดจากตะขอฉุด ทำให้รถแทรกเตอร์ Xu Xu ก้าวไปข้างหน้าและแยกออกจากรถพ่วง

บทความนี้ทำซ้ำจาก: Dongfeng Automotive - \\"Dongfeng EQ2102 / 2102G ชุดคู่มือผู้ใช้มอเตอร์ออฟโรด \\"
