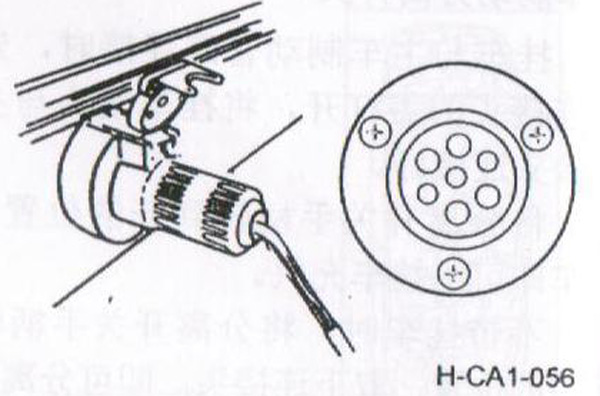

ซ็อกเก็ต Seven-Well Trailer
ซ็อกเก็ต Seven-Well Trailer ใช้เพื่อเชื่อมต่อวงจรไฟฟ้ารถพ่วง เปิดฝาครอบซ็อกเก็ตที่จะใช้

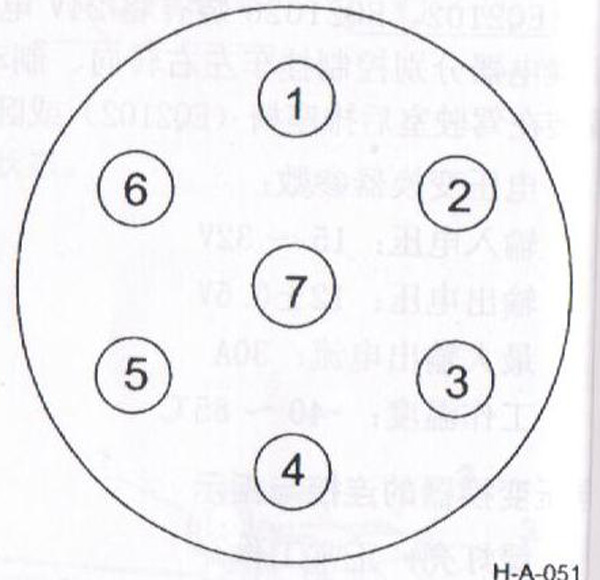

หมายเลขลำดับการติดต่อซ็อกเก็ต 12V ใช้และสีเคเบิลเจ็ดหลักมีดังนี้:
| เบอร์ติดต่อ | ใช้ | สีลวด |
| 1 | ไฟพวงมาลัยซ้าย | สีเขียวสีแดง |
| 2 | สำรอง | |
| 3 | ยูทิลิตี้ลูป | 黑 |
| 4 | ไฟสัญญาณพวงมาลัยขวา | สีเขียวสีดำ |
| 5 | ทาแรนเทนต์ขวาโคมไฟ | สีเขียวสีขาว |
| 6 | ไฟเบรก | สีเขียวสีน้ำเงิน |
| 7 | นิทานเหลือตะเกียง | สีเขียวสีขาว |
หมายเลขติดต่อซ็อกเก็ต 24V คือซ็อกเก็ต 12V การใช้งานและสีเคเบิลเจ็ดหลักมีดังนี้:
| เบอร์ติดต่อ | ใช้ | สีลวด |
| 1 | ยูทิลิตี้ลูป | 黑 |
| 2 | นิทานเหลือตะเกียง | สีเขียวสีขาว |
| 3 | ไฟพวงมาลัยซ้าย | สีเขียวสีแดง |
| 4 | ไฟเบรก | สีเขียวสีน้ำเงิน |
| 5 | ไฟสัญญาณพวงมาลัยขวา | สีเขียวสีดำ |
| 6 | ทาแรนเทนต์ขวาโคมไฟ | สีเขียวสีขาว |
| 7 | สำรอง |
บทความนี้มีการทำซ้ำจาก: บริษัท รถ Dongfeng - \\"Dongfeng EQ2102 / 2102G \\"
