Dongfeng อุปกรณ์ไฟฟ้ารถยนต์ออฟโรดความผิดปกติทั่วไปและการยกเว้น - ฟิวส์

บทที่ 5 Dongfeng รถออฟโรดข้อผิดพลาดทั่วไปและการยกเว้นอุปกรณ์ไฟฟ้า

อุปกรณ์ไฟฟ้ายานยนต์เป็นข้อมูลอ้างอิงทั่วไปสำหรับพลังงานยานยนต์เริ่มต้นจุดระเบิดแสงสัญญาณและไฟฟ้าเสริม อุปกรณ์ไฟฟ้ายานยนต์ส่วนใหญ่เป็นรถอย่างปลอดภัยเครื่องยนต์ปกติการทำงานปกติและบริการของความสะดวกสบายในการขับขี่ของ บริษัท

โดยทั่วไปแล้วอุปกรณ์ไฟฟ้ายานยนต์สามารถสรุปได้ว่าเป็นอุปกรณ์จ่ายไฟอุปกรณ์เริ่มต้นอุปกรณ์จุดระเบิดอุปกรณ์สัญญาณไฟอุปกรณ์สวิตช์เครื่องมือเครื่องบ่งชี้และอุปกรณ์เสริมอื่น ๆ (เช่นโกนหนวดร้อนพัดลมไฟฟ้าและ วิทยุ).

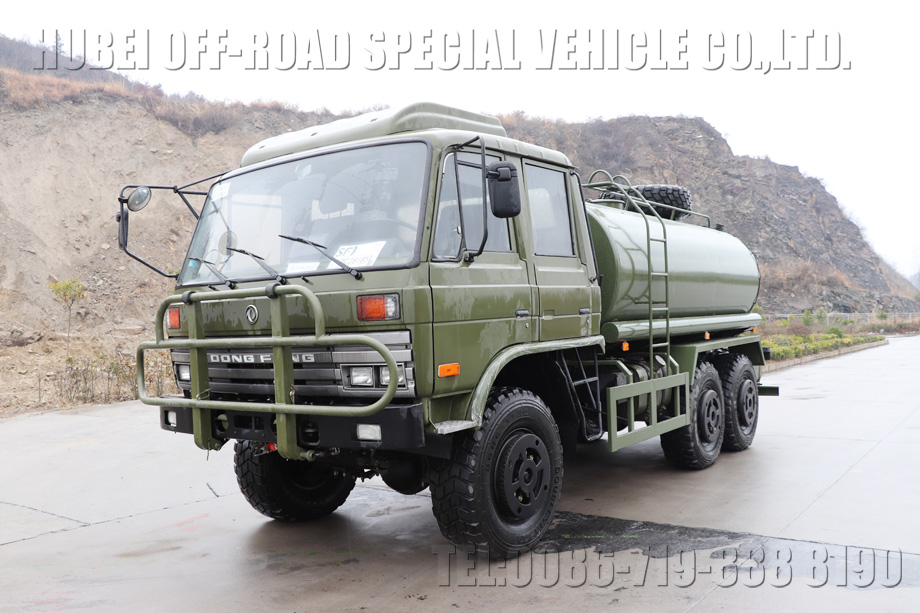

EQ2102 เรือบรรทุกน้ำมัน

เทศกาลแรก

1. การกระจายตัวของกล่องฟิวส์ EQ2102 จากซ้ายไปขวาและแบบฟอร์มความผิดพลาด:

1) การเริ่มต้นประกันภัย (10A): หากการประกันเสียสตาร์ทเตอร์ไม่ทำงาน

2) การอุ่นประกัน (20A): หากการประกันถูกทำลายระบบการอุ่นไม่ทำงาน

3) พลังอำนาจ (10A): การประกันนี้แตกสลายเครื่องมือต่าง ๆ เบรกไอเสียเริ่มต้นย่อยและระบบการจัดการทางไกลไม่ทำงาน

4) ความผิดปกติของน้ำมันขดลวดแม่เหล็กไฟฟ้าวาล์ว (10A): หากการประกันเสียสตาร์ทเตอร์จะไม่สามารถสตาร์ทเครื่องยนต์ได้

5) ความร้อน, นาฬิกาควอทซ์ (15A): หากการประกันถูกทำลายมอเตอร์เครื่องทำความร้อนและนาฬิกาควอทซ์ไม่ทำงาน

6) ฝนขูด (15A): หากการประกันเสียมอเตอร์ปัดน้ำฝนและสปริงเกอร์น้ำไม่ทำงาน

7) ซ็อกเก็ตโคมไฟทำงาน (20A): หากการประกันเสียซ็อกเก็ตการประชุมเชิงปฏิบัติการจะไม่ถูกใช้งานและหม้อแปลงไม่ทำงาน

8) เบรคฮอร์น (15A): หากการประกันถูกทำลายไฟเบรกลำโพงไฟฟ้าไม่ทำงาน

9) โคมไฟป้องกันอากาศด้านหน้า (15A): หากการประกันถูกทำลายไฟป้องกันทางอากาศด้านหน้าไม่สว่าง

10) หลังจากโคมไฟป้องกันลม (15A): หากการประกันเสียไฟป้องกันทางอากาศจะไม่สว่าง

11) ไฟสัญญาณเตือนอันตราย, ไฟด้านบน (15A): หากการประกันถูกทำลาย, ไฟสัญญาณเตือนอันตราย, ไฟด้านบนไม่สดใส

12) เปลี่ยนหลอดไฟ, ที่จอดรถ (ไฟจอดรถ) (15A): ประกันนี้เปลี่ยนเป็นแสงไฟที่จอดรถ (ไฟจอดรถ) ไม่สดใส

13) ไฟขนาดเล็ก, ไฟตัดหมอก, ไฟย้อนกลับ (15A): หากการประกันถูกทำลาย, แสงขนาดเล็ก, ไฟตัดหมอก, ไฟย้อนกลับไม่สดใส

14) ไฟหน้าซ้าย (10A): หากการประกันเสียไฟหน้าซ้ายมีแสงที่อ่อนแอ

15) ไฟหน้าขวา (10A): หากการประกันเสียไฟหน้าขวาจะอ่อนแอ

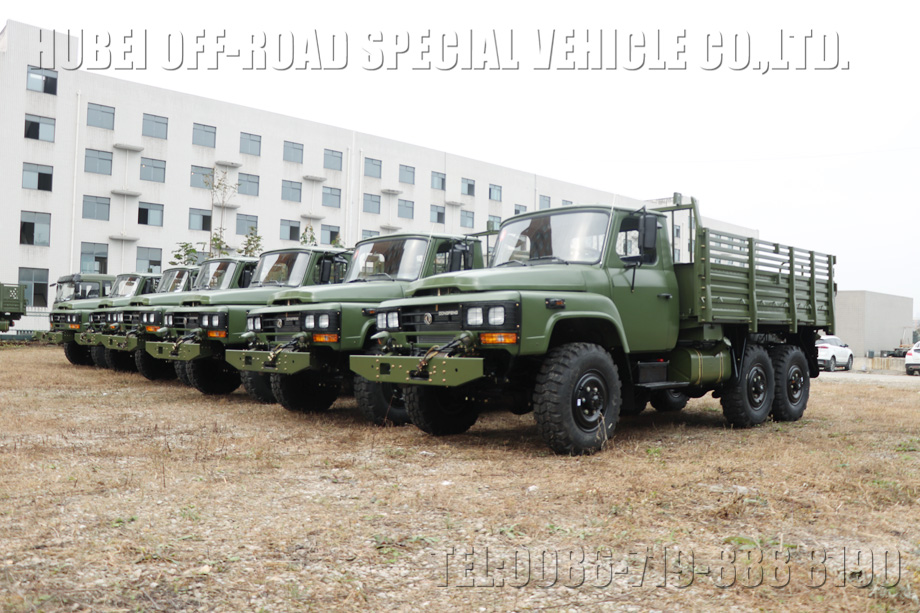

EQ2100 รถบรรทุกนอกถนน

การจัดส่งสินค้า 2082

2, EQ2082, EQ2100 ประกันภัยจากซ้ายไปขวาสายไฟและแบบฟอร์มความผิดพลาด

1) สีแดง (20A): หล่นฟิวส์นี้ไม่มีไฟไฮไลท์แสงขนาดใหญ่ไฟแสดงสถานะสูง

2) สีเหลือง (10A): ฟิวส์นี้แตกไม่มีไฟขนาดใหญ่ปิดไฟ

3) สีน้ำตาล (10A): หล่นฟิวส์, แสงขนาดเล็ก, ไฟเครื่องดนตรี, ไฟตัดหมอก, ไฟทำงานไม่สดใส

4) สีเขียวสีเหลือง (10A): ตัวแบ่งเส้นใยนี้, แสงถอยหลัง, Buzzer ย้อนกลับ, หม้อแปลงไฟฟ้าไม่ทำงาน

5) สีแดงสีดำ (10A): ตัวแบ่งเส้นใยนี้, แสงด้านบน, โคมไฟพวงมาลัย, ไฟเตือนภัยที่เป็นอันตรายไม่ทำงาน

6) สีเขียวสีแดง (10A): เส้นใยทำลายมอเตอร์ปัดน้ำฝนสปริงเกอร์น้ำไม่ทำงาน

7) สีแดงสีเขียว (10A): ฟิวส์หักเครื่องทำความร้อนไฟเบรคไม่ทำงานและโคมไฟป้องกันลมอยู่เสมอ

8) สีชมพู (10A): ฟิวส์นี้เสียลำโพงไฟฟ้าไม่ดัง

9) Lanchi (10A): ทำลายเส้นใยเครื่องมือต่าง ๆ การเบรกไอเสียไม่ทำงาน

10) สีน้ำเงินสีขาว (20A): ตัวแบ่งฟิวส์ระบบอุ่นไม่ทำงาน

บทความนี้ทำซ้ำจาก: Dongfeng Truck Corporation โรงงานรถยนต์หนัก - \\"ทหาร Dongfeng การปรับยานพาหนะออฟโรดและคู่มือบำรุงรักษา \\"
