รถป้องกัน Dongfeng 162 - การบำรุงรักษายานพาหนะ - ตรวจสอบและแทนที่แขนสามเหลี่ยมลูกบอลที่ต่ำกว่า

วงจรการตรวจสอบ

ตรวจสอบแจ็คเก็ตลูกบอลสามเหลี่ยมลูกบอล Pin Gap ทุก 5000km;

ลูกบอลถูกแทนที่ทุก ๆ 15,000 กม.

เมื่อเดินทางภายใต้สภาวะที่รุนแรงเช่นออฟโรดแต่ละ 2500 กม. จะถูกตรวจสอบและหากมีการหลวมและสวมใส่ให้แทนที่ตามความต้องการ

ตรวจสอบพินบอล

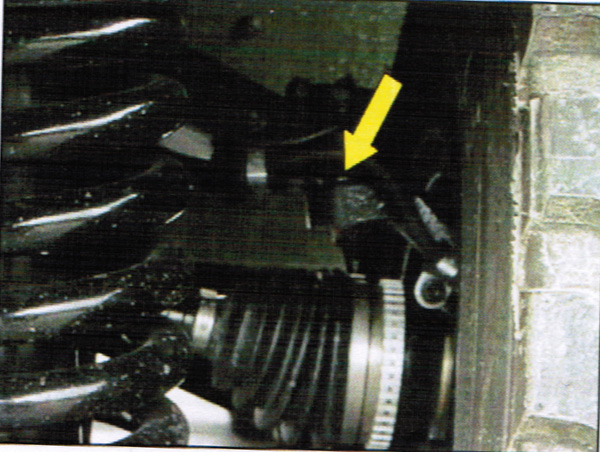

ทำความสะอาดปลอกหัวบอลตรวจสอบฝักโดยไม่มีความเสียหาย หากเกิดความเสียหายลูกบอลจะถูกแทนที่

วิธีการตรวจสอบช่องว่าง PIN

1. ทำล้อบนพื้นดิน (หมายเหตุไม่ทำร้ายเท้า) แทรกปลายด้านหนึ่งของฝูงชนและแขนรากและรากของลูก

2. ใส่จุดสิ้นสุดที่แออัดที่แขนควบคุมบนตามที่แสดงและให้ความสนใจในการวัดลูกปืน โปรดทราบว่าวัดเพียงการกระจัดของลูกบอลเท่านั้นไม่ได้วัดการกระจัดของการเปลี่ยนรูปแบบอาโรมาในระหว่างการแรเงา;

3. จะต้องถูกแทนที่เมื่อลูกปืนยาวกว่า 1.6 มม.

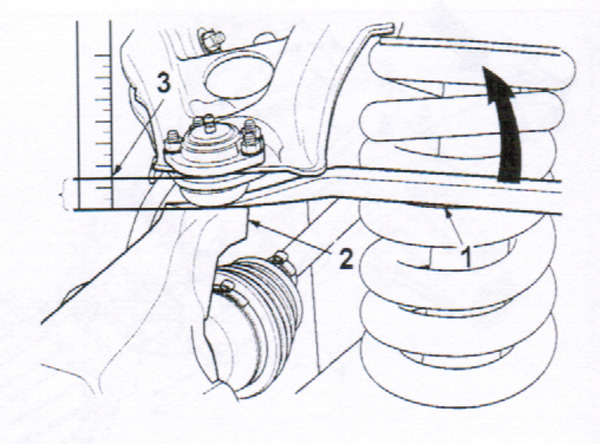

1. ข้าม 2. การวัด

สังเกต

หากรถเคยมีมาก่อนมิติอื่น ๆงานซ่อมถูกยกขึ้นจากพื้น ก่อนการตรวจสอบควรวางพวงมาลัยในตำแหน่งกลางและรถจะถูกผลักไปข้างหน้าเพื่อให้ส่วนของระบบช่วงล่างอยู่ในสถานะแรงปกติ

ผงแทนที่

ถอดแยกชิ้นส่วน

1. ถอดล้อ

2. สนับสนุนแขนควบคุม

3. ลบหมุดเปิดและถั่ว slotted จากลูกบอลบนพินเปิดไม่ได้นำมาใช้ใหม่

4. ลบถั่วสลักปะเก็นและหมุดลูกบอลตอนบนที่ยึดพินบอลจากรางบน;

5. ใช้เครื่องมือขับเคลื่อนที่ขายลูกหรือเครื่องมือที่คล้ายกันเพื่อแยกขาบอลออกจากฐานล้อให้ถอดลูกบอลออก

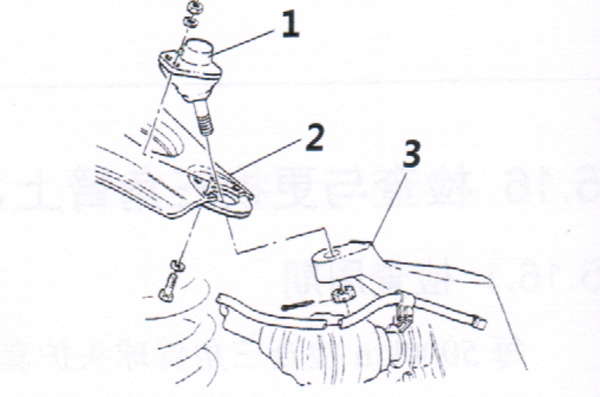

1. ใต้แขนข้าม 2. ลูกบอลที่ต่ำกว่าคือ 3. ลดแบริ่งล้อ

ติดตั้ง

1. ติดตั้งหมุดลูกบอลบนที่รางด้านบนเพื่อให้แน่ใจว่าหมุดลูกบอลอยู่ที่ปลายด้านบนของรางบน

2. ใช้สลักเกลียวปะเก็นและถั่วในการติดตั้งหมุดบอลบนแขนข้ามด้านบนให้ขันน็อตล็อค; กระชับแรงบิด 41n * m;

3. ติดตั้งหมุดลูกบอลส่วนบนไปยังชุดสืบค้นล้อกับน็อตร่องขันถังเปิดแรงบิด: 88n · m ใส่บนขาเปิด;

4. เติมน้ำมันหล่อลื่น

5. ติดตั้งล้อ




สังเกต

ในการบำรุงรักษาปกติหากช่องว่างบอล PIN เกินขีด จำกัด PIN จะต้องเปลี่ยนลูกบอล

บทความนี้ถูกถ่ายโอนจาก: Dongfeng Transventer Special Car Co. , Ltd. - \\"CSK162 คู่มือการใช้งานการใช้งานรถบรรทุกรถยนต์ป้องกัน \\"
